GA-YQ2 Gas-Flüssigkeits-Isolator

gas-yq1-liquid-isolator
GA-YQ1 Flüssigkeitsabscheider
Back to products
CWY300-pressure-calibrator
CWY300 Digitaler Druckkalibrator

Zuverlässige Medienisolierung
Für Kalibrierprüfstände ausgelegt
Schutz vor Kontamination
Kompakte und leichte Bauform
Einfache manuelle Montage
Betriebsdruck bis 6 MPa

Datenblatt

Nur englische Version

Add to compare
Schlagwort:

Der Flüssigkeitsabscheider GA-YQ2 wurde entwickelt, um den Einfluss von Flüssigkeitsmedien bei der Kalibrierung und Wartung von Druckmessgeräten zu reduzieren. Er wird häufig für Sauerstoffmanometer, Acetylenmanometer sowie andere empfindliche Druckmessgeräte eingesetzt, bei denen eine saubere und stabile Druckübertragung erforderlich ist.

Der GA-YQ2 verwendet eine speziell entwickelte Strömungsführung, durch die Flüssigkeitströpfchen und Verunreinigungen mittels Richtungsänderung des Mediumstroms sowie Schwerkraftabscheidung aus dem Druckmedium getrennt werden. Ähnlich dem Prinzip eines Zyklonabscheiders unterstützt die interne Struktur das Sammeln von Flüssigkeitsrückständen innerhalb der Kammer und reduziert dadurch das Risiko, dass Verunreinigungen in Kalibriergeräte oder Prüfinstrumente gelangen.

Ein Fall, bei dem eine V18-handpumpe aufgrund einer Verunreinigung des Mediums ausfiel:
Fehlerbehebung bei einer pneumatischen Handpumpe mit Druckverlust



Messbereich: 0 – 6 MPa
Anschluss: M20 × 1,5 Außengewinde
Ausgangsanschluss: M20 × 1,5 Innengewinde
Gewicht: ca. 1 kg

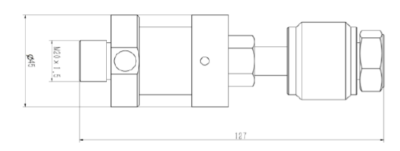

Abmessungen: Ø45 mm × 127 mm
Betriebstemperatur: +10 °C bis +110 °C
Arbeitsmedium: Gas (mit Flüssigkeitsisolierung)
Isolierungsmethode: Membrantrennung

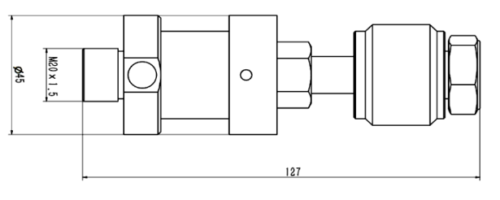

ga-yq02-1
