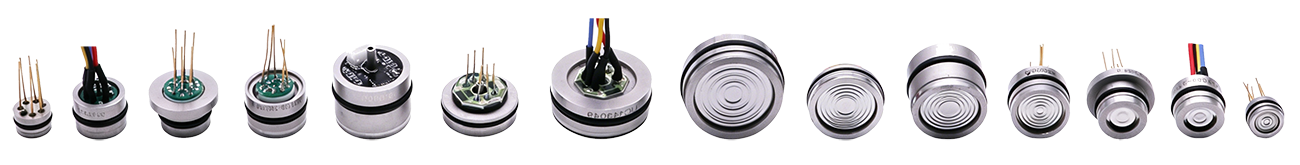

Drucksensor

Drucksensoren für industrielle Mess- und Regeltechnik

Die Drucksensoren in dieser Kategorie dienen zur Messung von Gas- und Flüssigkeitsdrücken in industriellen Systemen. Je nach Anwendung kommen unterschiedliche Messprinzipien, Druckbereiche, Genauigkeiten, Schnittstellen und Werkstoffe zum Einsatz, um stabile und zuverlässige Messergebnisse zu gewährleisten.

Die Druckmessung ist ein zentrales Element in Automatisierungsanlagen, industriellen Steuerungssystemen, im Maschinenbau sowie in HVAC-Anwendungen. Die richtige Sensorauswahl richtet sich nach Druckbereich, Medienverträglichkeit, Umgebungsbedingungen und Anforderungen an die Langzeitstabilität. Eine universelle Lösung gibt es nicht – entscheidend ist stets die passende Anwendungslösung.

Industriequalität oder Verbraucherqualität?

Die Kategorie teilt sich in zwei Produktgruppen, die sich vor allem im Aufbau, in den Werkstoffen und im Einsatzumfeld unterscheiden:

• Industriequalität – Drucktransmitter und Drucksensoren mit Edelstahl- oder Keramikgehäuse, hoher Überlastfestigkeit und genormten Ausgangssignalen (4–20 mA, 0–10 V, IO-Link) für raue Prozessumgebungen. Zur Kategorie Industriequalität
• Verbraucherqualität – kompakte MEMS-Drucksensoren (SMD- und DIP-Bauformen) für die Serienintegration in Geräte, Messbereiche typischerweise von 0–200 kPa bis 2,5 MPa. Zur Kategorie Verbraucherqualität

Messprinzipien von Drucksensoren

• Piezoresistiver MEMS-Sensor – Silizium-Messzelle mit guter Empfindlichkeit und kleiner Bauform; die Basis für kompakte Drucksensoren und kostengünstige OEM-Lösungen.
• Kapazitiv-keramischer Sensor – trockene Keramikmesszelle, unempfindlich gegen aggressive Medien und hohe Drucküberlast; ideal für die Industrie.
• Dünnfilm-Dehnungsmessstreifen – Metall-Dünnschicht-DMS auf Edelstahlmembran für höchste Genauigkeit und Langzeitstabilität, häufig in Drucktransmittern.
• Piezoelektrischer Sensor – für schnell veränderliche, dynamische Drücke (z. B. in Hydraulik, Einspritz- und Verbrennungssystemen).
• Dynamisch-statischer Sensor – kombiniert statische Genauigkeit mit dynamischer Bandbreite für Prüf- und Kalibrieraufgaben.

Ausgangssignale und Schnittstellen

• mV-Ausgang – rohes Brückensignal aus der Messzelle, für eigene Signalaufbereitung.
• Ratiometrisch 0,5–4,5 V – analoger Spannungsausgang, proportional zur Versorgungsspannung.
• 4–20 mA – stromschleifenbasiertes Industriesignal mit hoher Störsicherheit über lange Leitungen.
• 0–10 V – genormter Spannungsausgang für Steuerungen und Regler.
• I²C / RS485 – digitale Bussignale für kompakte Geräte und OEM-Serien.
• IO-Link – durchgängig digitale Kommunikation inklusive Parametrierung, Diagnose und Prozessdaten.

Wichtige Produktfamilien

• GP-Serie (Industriequalität) – von GP-1100 über GP-1900 TO-8 und GP-2610 bis GP-6251-1/-2/-3; als Präzisions- und Hochpräzisionstransmitter, digital oder als Hygienevariante erhältlich.
• XGZP-Serie (Verbraucherqualität) – kompakte MEMS-Drucksensoren in SMD- und DIP-Bauform für OEM-Serien, mit absoluter, differentieller und massiver Ausführung.
• PID-4100 – dynamisch-statischer Drucksensor für Prüf- und Messaufgaben mit hoher Bandbreite.
• CWY300 – digitaler Druckkalibrator zur Kalibrierung und Überprüfung von Drucktransmittern.

Auswahlkriterien für den passenden Drucksensor

• Druckart – Absolut-, Relativ- oder Differenzdruck.
• Messbereich – mit ausreichender Überlastreserve, z. B. 0–0,35 MPa bis 70 MPa im Industriesegment.
• Medium und Anschluss – frontbündig oder hygienisch bei zähen, partikelhaltigen oder reinigungsintensiven Medien.
• Prozesstemperatur – für heiße Medien sind Hochtemperatur-Ausführungen mit Trennmembran oder Kühlstrecke nötig.
• Genauigkeit – Präzisions- oder Hochpräzisionsausführung je nach Messaufgabe.
• Umgebung und Schutzart – Edelstahlgehäuse und dichte Steckverbinder für raue Umgebungen.

Typische Anwendungen

• Hydraulik- und Pneumatiküberwachung
• Prozess- und Anlagendruck in Chemie und Petrochemie
• Füllstands- und Durchflussmessung über Druckdifferenz
• Lebensmittel- und Pharmaproduktion (hygienische Ausführung)
• Wasser- und Abwassertechnik
• Prüfstände, Kalibrierung und OEM-Serienprodukte

Häufige Fragen zu Drucksensoren

• Welche Drucksensoren sind für den Einsatz in der Automatisierungstechnik geeignet? Für Automatisierungsaufgaben eignen sich vor allem Drucktransmitter mit 4–20-mA-, 0–10-V- oder IO-Link-Ausgang, Edelstahlgehäuse und hoher Überlastfestigkeit. Für große Stückzahlen direkt in Geräten sind kompakte MEMS-Sensoren in SMD-Bauform die wirtschaftlichere Wahl.
• Wann braucht man einen frontbündigen Drucksensor? Immer wenn zähe, kristallisierende oder partikelhaltige Medien anstehen oder der Messort hygienisch zu reinigen sein muss. Eine frontbündige Membran verhindert Toträume und Verstopfungen.
• Was ist ein OEM-Drucksensor? Ein auf Serienintegration ausgelegter Sensor ohne eigenes Display, oft als SMD- oder DIP-Bauteil mit mV-, ratiometrischem oder I²C-Ausgang, der direkt in ein Kundengerät eingebaut wird.
• Was ist der Unterschied zwischen Drucksensor und Drucktransmitter? Ein Drucksensor liefert ein Rohsignal (z. B. mV oder I²C). Ein Drucktransmitter wandelt den Messwert in ein genormtes Industriesignal wie 4–20 mA oder 0–10 V und ist direkt an Steuerungen anbindbar.
• Was ist ein Drucksensor mit Hochtemperatur-Ausführung? Eine Bauform für heiße Medien: Die Membran ist über einen Trennmembran-Aufbau oder eine Kühlstrecke von der empfindlichen Messzelle getrennt, sodass die Elektronik im zulässigen Temperaturbereich bleibt.
• Wie werden Drucktransmitter kalibriert? Mit einem Druckkalibrator wie dem CWY300: Referenzdruck aufgeben, Ausgangssignal abgleichen und die Abweichung dokumentieren.
