Fehlerbehebung bei einer pneumatischen Handpumpe mit Druckverlust
Fallstudie zur Reparatur einer pneumatischen Handpumpe
Letzte Woche schickte uns ein Kunde eine pneumatische Handpumpe vom Typ V18 zur Reparatur, nachdem während des Betriebs Druckschwankungen aufgetreten waren. Dieser Fall bot eine gute Gelegenheit, häufige Fehlerursachen zu überprüfen und praktische Erkenntnisse zur Wartung weiterzugeben.
In diesem Artikel möchte ich den Reparaturprozess und einige gewonnene Erkenntnisse dokumentieren, die für Anwender und Wartungstechniker nützlich sein können.
Problemschilderung
Das gemeldete Problem lautete:
Beim Betätigen des Druckhebels konnte zwar kurzzeitig Druck aufgebaut werden, jedoch fiel der Druck nach jedem Hub schnell ab und konnte nicht aufrechterhalten werden. Kurz gesagt: Die Pumpe konnte den Druck nicht halten.
Erste Diagnose
Aufgrund meiner Erfahrung war meine erste Einschätzung, dass das Problem mit dem Rückschlagventil in der Nähe des Kompressionskolbens zusammenhing.
In einer pneumatischen Handpumpe:
Der Kolben komprimiert Luft.
Das Rückschlagventil verhindert einen Rückfluss.
Wenn das Ventil nicht richtig schließt, entweicht die komprimierte Luft und es kommt zu einem Druckverlust.
Daher war ein defektes oder verschmutztes Rückschlagventil die wahrscheinlichste Ursache.
Demontage und Inspektion
Diese Handpumpe verfügt über eine rein mechanische Konstruktion, wodurch die Demontage relativ einfach ist.

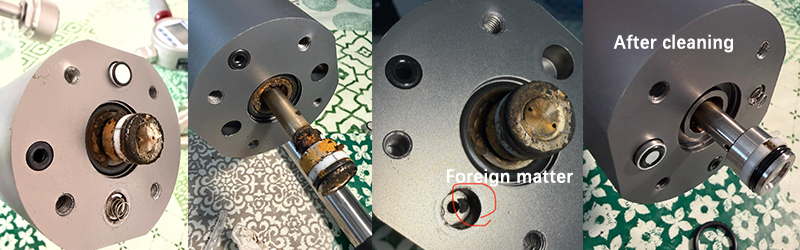

Nach dem Öffnen der Pumpe wurden mehrere Probleme deutlich:
Starke Verunreinigungen im Luftkreislauf
Ölflecken und Rostspuren auf Metallteilen
Verschmutzte Dichtringe und Kolbenoberflächen
Die Pumpe nutzt Umgebungsluft als Druckmedium, das durch eine kleine Einlassöffnung angesaugt wird. Daher können Verunreinigungen nur aus zwei Hauptquellen stammen:
1) Aus dem geprüften Manometer
Die Pumpe verfügt über zwei Druckanschlüsse:
einen für das Referenzmanometer (Standardmanometer)
einen für das zu prüfende Gerät
Während der routinemäßigen Kalibrierung werden wiederholt verschiedene Prüfmanometer angeschlossen. Wenn ein geprüftes Manometer Öl, Feuchtigkeit oder Schmutz enthält, können diese Verunreinigungen über den Druckanschluss in das Pumpensystem gelangen.
2) Durch Feuchtigkeit in der Druckluft
Wenn Luft komprimiert wird, kann Feuchtigkeit im System kondensieren. Mit der Zeit kann diese Feuchtigkeit zu Korrosion und weiterer Verschmutzung führen.
Grundursache
Nach sorgfältiger Inspektion fand ich das Hauptproblem:
Ein kleines schwarzes Fremdteilchen hatte sich am Sitz des Rückschlagventils festgesetzt.
Dieses Teilchen verhinderte das vollständige Schließen des Ventils.
Infolgedessen trat nach jedem Hub Druckluft zurück.
Dieses einzelne Verunreinigungsprodukt reichte aus, um die gesamte Druckinstabilität zu verursachen.
Reparaturprozess
Die Reparatur erfolgte in folgenden Schritten:
Entfernen des Fremdkörpers aus dem Rückschlagventil
Gründliche Reinigung des gesamten Luftkreislaufs
Entfernen von Ölrückständen und Rostspuren
Reinigung und Überprüfung der Dichtringe und Kolbenoberflächen
Wiederzusammenbau aller Komponenten
Durchführung einer Funktionsprüfung
Nach dem Zusammenbau und der Reinigung funktionierte die Handpumpe wieder normal und konnte einen stabilen Druck aufrechterhalten.
Präventive Empfehlungen
Auf der Grundlage dieses Reparaturfalls möchte ich einige praktische Vorschläge unterbreiten:
1) Handpumpe und Umgebung sauber halten
Stellen Sie stets sicher, dass sowohl die Arbeitsumgebung als auch die geprüften Instrumente sauber und trocken sind. Vermeiden Sie den Anschluss von Messgeräten, die Öl oder Feuchtigkeit enthalten können.
2) Schnittstellen regelmäßig überprüfen
Bevor Sie ein Manometer anschließen, überprüfen Sie die Schnittstelle auf Verschmutzungen, Öl oder Korrosion.
3) Luft-/Ölisolator verwenden
Durch die Installation eines Luft-Öl-Isolators zwischen dem zu prüfenden Gerät und der Pumpe kann das Eindringen von Verunreinigungen in das System wirksam verhindert werden.
4) Führen Sie regelmäßige Wartungsarbeiten durch
Regelmäßige interne Inspektionen und Reinigungen können die Lebensdauer von Handpumpen erheblich verlängern und die Messgenauigkeit aufrechterhalten.
Fazit
Dieser Fall zeigt, dass selbst kleine Verunreinigungen zu schwerwiegenden Leistungsproblemen bei mechanischen Druckgeräten führen können. Glücklicherweise lassen sich die meisten Probleme durch eine ordnungsgemäße Diagnose, Reinigung und Wartung effizient lösen.
Durch die Sauberhaltung des Systems und die Einhaltung bewährter Betriebsverfahren können Anwender Ausfallzeiten erheblich reduzieren und die langfristige Zuverlässigkeit verbessern.
Wenn Sie ähnliche Probleme oder Fragen zur Wartung von Druckgeräten haben, können Sie sich gerne an uns wenden.
Erwähnte Produktlinks:
GA-YQ2 Gas-Flüssigkeits-Isolator
F1: Warum verliert eine pneumatische Handpumpe an Druck?
Antwort: In der Regel wird dies durch verschmutzte Rückschlagventile, verschlissene Dichtungen oder interne Leckagen verursacht.
F2: Wie oft sollte eine Druckhandpumpe gereinigt werden?
Antwort: Es wird empfohlen, dies alle 6–12 Monate oder nach einer Prüfung mit verschmutztem Manometer zu tun.
F3: Kann Öl pneumatische Kalibrierpumpen beschädigen?
Antwort: Ja. Öl und Feuchtigkeit können Ventile blockieren und Dichtungen beschädigen.
