Einblick in eine Kolbeneinheit mit 0,005 % Genauigkeit

Ein Kolbenmanometer (Deadweight Tester) zählt zu den zuverlässigsten Geräten in der Druckkalibrierung und dient heute als Primärnormal in der Messtechnik. Im Zentrum dieses Systems steht eine hochpräzise Komponente: die Kolben-Zylinder-Einheit. Ihr Aufbau und ihre Qualität bestimmen maßgeblich die erreichbare Genauigkeit.

Das Herzstück: Kolben und Zylinder

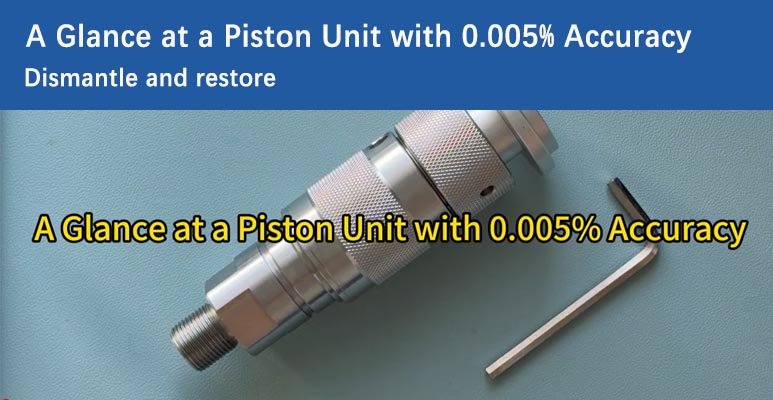

In diesem Video wird die Kolbeneinheit geöffnet, um ihre innere Struktur sichtbar zu machen. Der Kolben lässt sich aus dem Zylinder herausziehen und zeigt dabei eine extrem enge und gleichmäßige Passung.

Diese Präzision entsteht nicht allein durch Fertigungstechnologie. Jede Kolben-Zylinder-Kombination wird über mehrere Wochen hinweg von erfahrenen Fachkräften feingeläppt, um eine optimale Oberflächenqualität und Maßhaltigkeit zu erreichen.

Diese handwerkliche Präzision ist die Grundlage für hochgenaue Druckkalibriersysteme wie ein Kolbenmanometer.

Das physikalische Prinzip

Das Funktionsprinzip eines Kolbenmanometers ist einfach:

Druck = Kraft / Fläche

Ist die effektive Kolbenfläche exakt definiert, kann durch das Aufbringen kalibrierter Massen ein präziser Druck erzeugt werden.

Durch die Verwendung hochgenauer Waagen zur Bestimmung der Massen entsteht ein rückführbarer und sehr genauer Druckwert – ideal für Kalibrierlabore und industrielle Referenzanwendungen.

Warum diese Präzision entscheidend ist

Die hier gezeigte Kolbeneinheit ermöglicht eine Systemgenauigkeit von bis zu 0,005 %.

Bereits kleinste Abweichungen in Geometrie oder Oberfläche würden die effektive Kolbenfläche verändern – und damit direkt das Messergebnis beeinflussen.

Deshalb werden solche Komponenten mit höchstem Aufwand gefertigt und geprüft.

Video: Funktionsweise im Detail

Das folgende Video zeigt die Kolbeneinheit im Detail – vom Zerlegen bis zur Bewegung des Kolbens im Zylinder.

Zuverlässige Druckkalibrierung aufbauen

Eine präzise Druckkalibrierung basiert immer auf dem Zusammenspiel mehrerer Faktoren:

• Mechanische Präzision

• Stabile Druckerzeugung

• Hochwertige Kalibriergeräte

Von der Kolbeneinheit bis hin zu ergänzenden Komponenten wie Handpumpen – jedes Element trägt zur Gesamtgenauigkeit bei.
