Präzisions-Messmembran für mechanische Druckmessgeräte: Aufbau und Anwendung

Präzisions-Messmembran für mechanische Druckmessgeräte: Aufbau und Anwendung

In der mechanischen Druckmesstechnik ist die Wahl des richtigen Messelements entscheidend für Genauigkeit und Langzeitstabilität. Während viele Anwendungen auf dem Bourdon tube basieren, sind diese Systeme im Niederdruckbereich oft nicht optimal.

Hier kommt die Messmembran (Spring Diaphragm) ins Spiel: Sie dient nicht nur zur Druckübertragung, sondern fungiert selbst als primäres Messelement.

Was ist eine Messmembran?

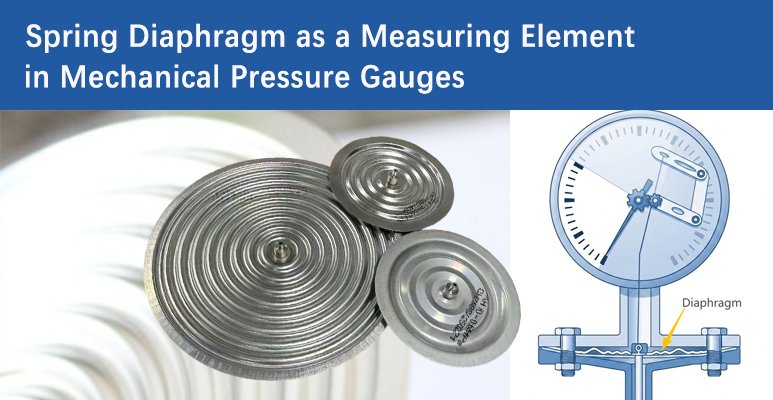

Eine Messmembran ist eine präzisionsgeformte Metallmembran, die sich unter Druck elastisch verformt. Diese Verformung wird über ein zentrales Übertragungselement direkt auf das Zeigerwerk übertragen.

Im Gegensatz zu Trennmembranen übernimmt sie somit zwei Funktionen gleichzeitig:

• Druckaufnahme
• Direkte mechanische Messumsetzung

Abgrenzung zur Trennmembran

Messmembranen sind nicht mit Trennmembranen vergleichbar und auch nicht austauschbar.

Trennmembranen werden eingesetzt, um:

• Messgeräte vom Medium zu isolieren
• Druck über Füllflüssigkeiten zu übertragen
• interne Komponenten zu schützen

Die eigentliche Messung erfolgt dabei weiterhin z. B. über ein Bourdon tube.

Eine Messmembran hingegen:

• arbeitet ohne Übertragungsmedium
• ist selbst das Messelement
• stellt direkte Anforderungen an Material und Geometrie

Leistungsanforderungen

Da die Membran direkt die Messgenauigkeit bestimmt, sind folgende Eigenschaften entscheidend:

• Stabiler Elastizitätsmodul
• Hohe Linearität im Druckbereich
• Gute Reproduzierbarkeit
• Dauerhafte Ermüdungsfestigkeit

Bereits kleine Abweichungen in der Geometrie können das Messergebnis beeinflussen.

Fertigungsanforderungen

Die Herstellung von Messmembranen ist deutlich aufwendiger als bei Standardmembranen.

Typische Prozessschritte umfassen:

• Mehrstufige Umformprozesse
• Rotationsschritte der Werkzeuge zur Verbesserung der Symmetrie
• Optimierung der Wellenstruktur (gleichmäßige Verteilung von Wellenbergen und -tälern)
• Wärmebehandlung zur Stabilisierung der Materialeigenschaften

Diese Prozesse sichern eine hohe Wiederholgenauigkeit, führen jedoch auch zu deutlich höheren Kosten.

Typische Baugrößen und Markt

Messmembranen sind meist auf wenige Standardgrößen beschränkt: Ø 75 mm or Ø 130 mm

Im Vergleich dazu existiert bei Trennmembranen eine deutlich größere Variantenvielfalt.

Der Einsatz erfolgt hauptsächlich bei:

• Herstellern mechanischer Druckmessgeräte
• industriellen Messsystemen im Niederdruckbereich

Schwerpunkte liegen insbesondere in Europa, z. B.: Deutschland/ Italien/ Frankreich

Typische Anwendungen

Messmembranen werden eingesetzt, wenn:

• sehr niedrige Druckbereiche gemessen werden
• hohe Empfindlichkeit erforderlich ist
• eine rein mechanische Lösung bevorzugt wird
• langfristige Stabilität gefordert ist

Marktentwicklung und Versorgung

Durch Veränderungen in der europäischen Lieferstruktur stehen viele Hersteller vor der Herausforderung, geeignete Bezugsquellen zu finden.

Insbesondere beim Wegfall etablierter Anbieter steigt der Bedarf an:

• zuverlässigen Alternativen
• gleichbleibender Qualität
• technischen Anpassungsmöglichkeiten

Fazit

Die Messmembran ist kein einfaches Bauteil, sondern das zentrale Element der Druckmessung im Niederdruckbereich. Ihre Qualität bestimmt direkt die Leistungsfähigkeit des gesamten Systems.

Suchen Sie eine zuverlässige Alternative für Messmembranen in Europa? Kontaktieren Sie uns für Ihre Anwendung.
